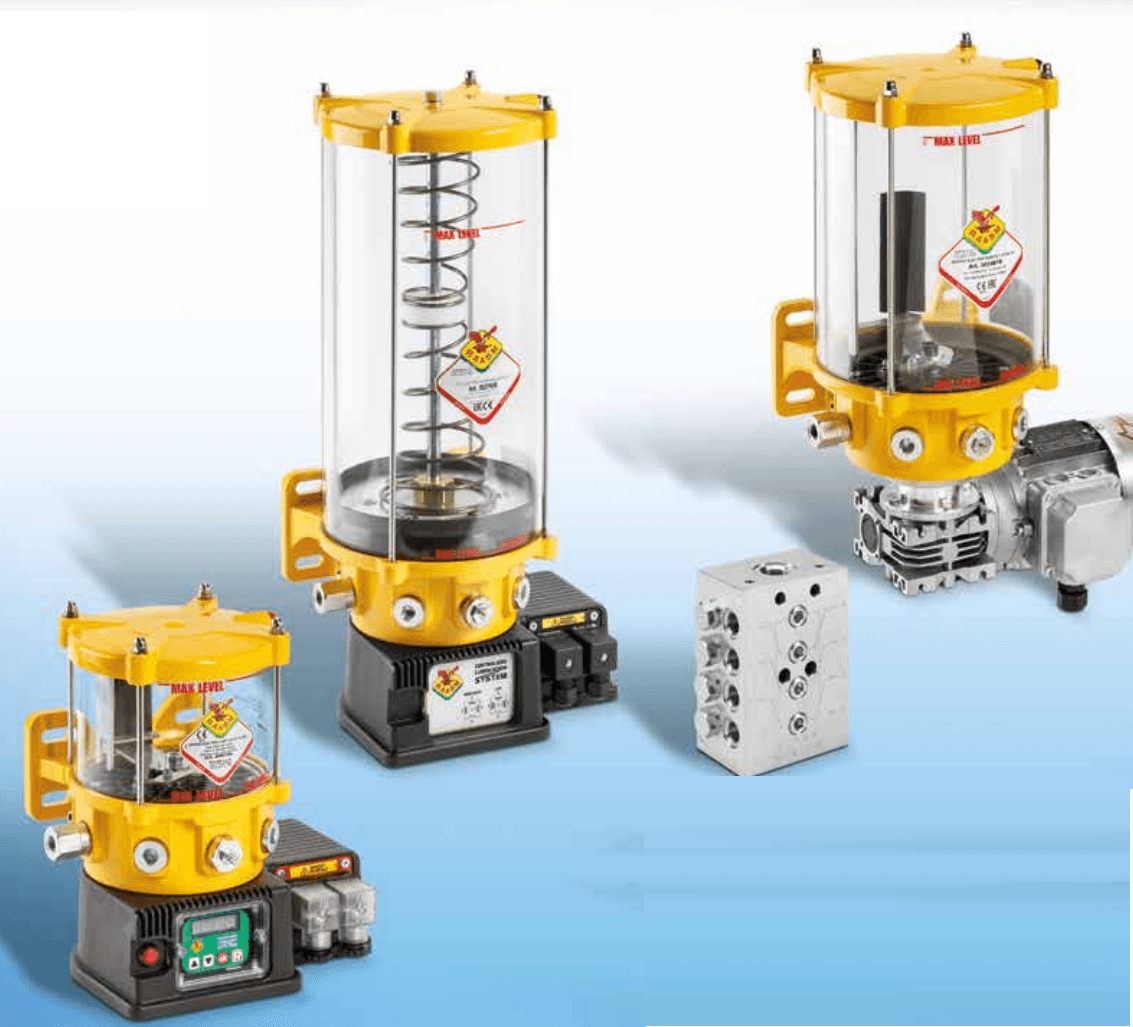

Elektrische Schmieranlage · RAASM Baureihe C30
Zentralschmierung für Fett (NLGI 2) und Öl (>40 cSt), Radialkolbenpumpen, 12/24 V DC und 230 V AC.
Einsatzmöglichkeiten
Mit Progressivverteiler
Die Pumpe versorgt einen oder mehrere Verteiler. Jeder Verteiler teilt den Schmierstoff auf mehrere Schmierstellen auf. Geeignet ab 5 Schmierpunkten.
Direkt ohne Verteiler
Jedes Pumpenelement versorgt eine Schmierstelle direkt. Bis zu vier Schmierstellen möglich. Einfach nachrüstbar an bestehenden Maschinen.
Standard-Ausstattung · bei jeder Pumpe enthalten
Einschraubbar, je Element eine Abgabestelle, P/N 3081100, ø 6,5 mm, M20x1,5.
M20x1,5 Hydraulikfettpresse, Füllfilter 150 µm integriert.
Gleichmäßige Fettversorgung, verringert Hohlraumbildung im Behälter.
Strom und Signale getrennt, standardisierte Konfektionierung.
Elektrisches Signal bei Mindestfüllstand, direkt an Maschinensteuerung schaltbar.
Explosionszeichnung, Ersatzteilliste, Schaltplan, mehrsprachig.
Varianten · Auswahl nach Anforderung
Spannung
* 24 V DC bevorzugt – kompatibel mit Maschinensteuerung. 230 V AC: IP55, nur Remote-Steuerung.
Behältergröße
Richtwert: etwa 1 L pro 5 Schmierpunkte bei wöchentlichem Betrieb.
Steuerung
* Remote = alle Funktionen über externe SPS. Standard für neue Maschinenanlagen.
Baureihen
C30B15 · 1,5–3 L · 12/24 V DC
C30B18 · 3–8 L · 12/24 V DC / 230 V AC
C30B18 FP · 3,5–10 L · Folgeplatte · nur Fett
C30B18M · 20–40 L · Großanlage
Folgeplatte
Zubehör
Überdruckventil + Manometer
Systemschutz, einstellbar 100–300 bar. P/N 3081350–3081380 je nach Elementanzahl.
Einstellbare Pumpenelemente
Fördermenge pro Abgabestelle individuell einstellbar.
Füllstandsüberwachung
Magnetisch (Fett) P/N 3081950, kapazitiv (Öl) P/N 3081900, min/max möglich.
