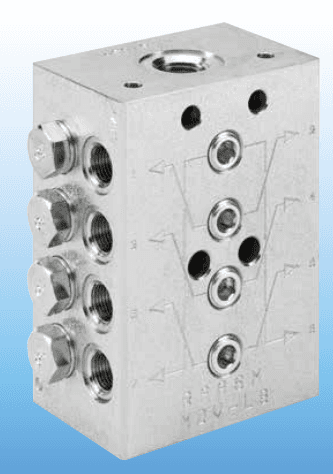

Progressiv-Verteiler · RAASM MDV-L
Volumetrischer Monobloc-Verteiler, verzinkter Stahl, Fett und Öl, 6–14 Abgaben.
Verteiler · Progressivsystem
Progressiv-Verteiler · RAASM MDV-L
Volumetrischer Monobloc-Verteiler, verzinkter Stahl, Fett und Öl, 6–14 Abgaben.
Wie funktioniert das Progressivsystem?
- 1
Die Pumpe drückt Schmierstoff in den Einlass des Verteilers.
- 2
Im Inneren arbeiten Kolben in fester Reihenfolge – jeder Kolben gibt eine vorbestimmte Menge an seiner Schmierstelle ab, bevor der nächste arbeitet.
- 3
Alle Ausgänge werden nacheinander versorgt – zwangsläufig, ohne Ausnahme.
- 4
Blockiert ein Ausgang, stoppt das gesamte System – der Fehler ist am Zyklusindikator erkennbar.
Standard-Ausstattung · jeder MDV-L
Ein Stück verzinkter Stahl – keine Sektionsdichtungen, weniger Leckagepunkte.
Dosierschraube je Ausgang: 0,1 / 0,2 / 0,4 cm³ pro Zyklus.
Ausgänge einzeln oder paarweise – Mengen addieren sich.
Einlass G 1/4" (i), Auslass G 1/8" (i), durchgehend BSP.
Einzelne Ausgänge überbrückbar – Anlage bleibt in Betrieb bei Wartung.
Visuell, Mikroschalter oder Proximity – ohne großen Umbau.
Varianten
Anzahl Abgaben
* Häufigste Ausführung. Über 14 Punkte: zweiten Verteiler in Reihe schalten.
Zyklusüberwachung
* Mikroschalter = elektrisches Signal pro Zyklus an die SPS. Standard für neue Anlagen.
Dosierschraube (je Ausgang)
* 0,2 cm³ Standardbestückung. Größere Lager ggf. auf 0,4 cm³.
Schmierstoff
Gleicher Verteiler. Max. Druck: Fett 250 bar, Öl 150 bar.
Zubehör
Mikroschalter
P/N 3081480 · 1 Signal/Zyklus · SPS-kompatibel · Kabel M12 5-pol. P/N 3081525.
Proximity-Sensor
P/N 3081490 · induktiv, berührungslos · für feuchte oder staubige Umgebungen.
Überdruckanzeige mit Gedächtnis
P/N 3081562–3081565 (100–250 bar) · zeigt Überdruck auch nach Abfall.
Bypass ohne Ausgang
P/N 3080070 · Schmierstelle überbrücken ohne Systemunterbrechung.
Bypass mit Ausgang
P/N 3080071 / 3080072 · Schmierstelle weiterleiten oder umleiten.
Rückschlagventil
P/N 3200083 / 3200084 · verhindert Rückfluss bei Druckabfall.
